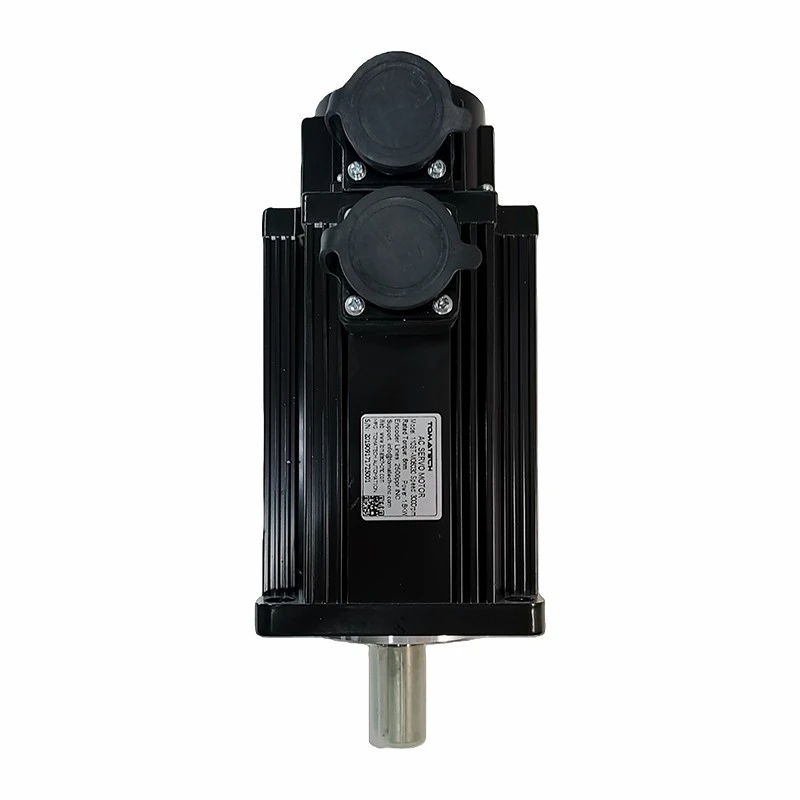

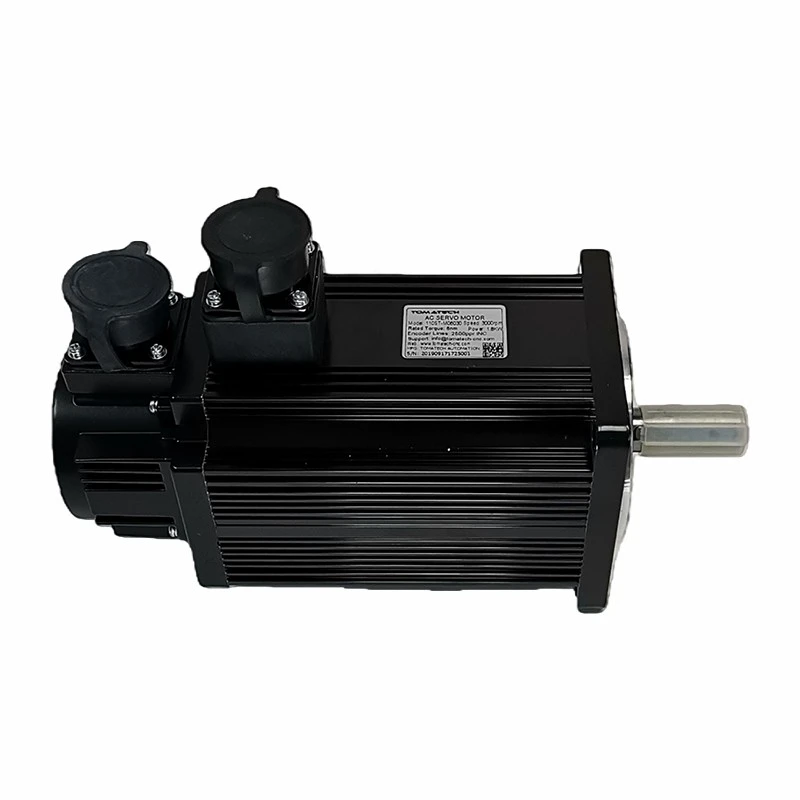

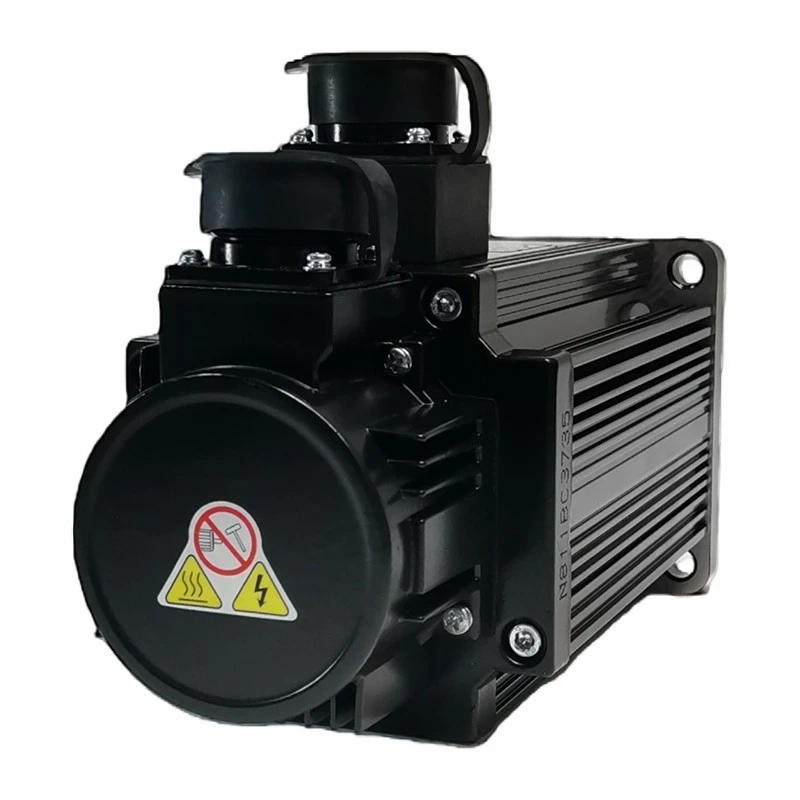

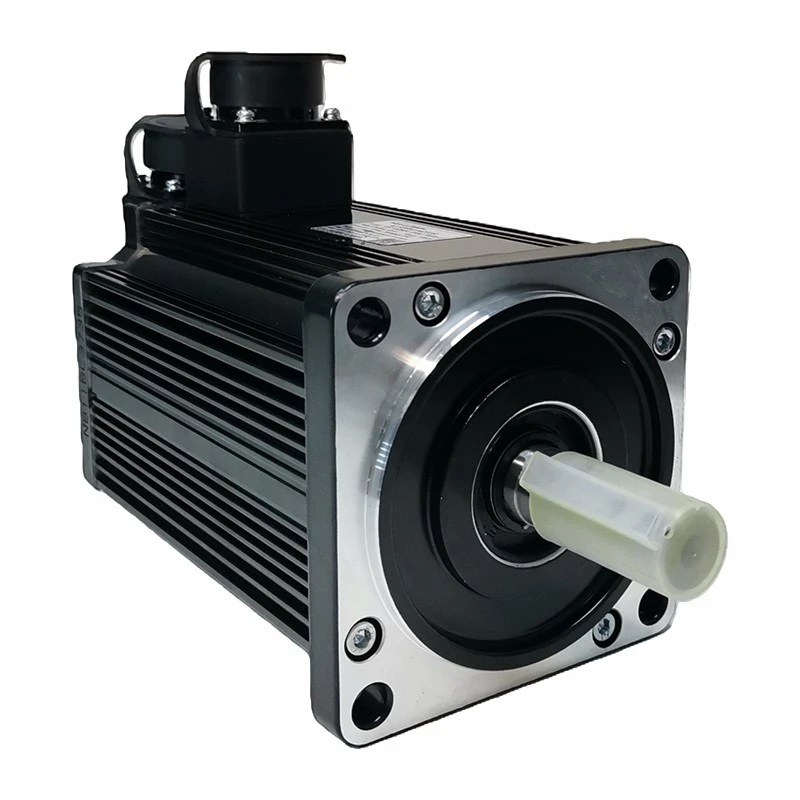

Серводвигатель переменного тока с рамой 110 мм, 1,2 ~ 1,8 кВт для станков с ЧПУ

Производство продукции:

Высококачественный 110-миллиметровый фланцевый серводвигатель использует японский высококачественный оптический инкрементальный энкодер NEMICON. Двигатель работает стабильно, с низким уровнем шума, отличается отличным выходным крутящим моментом и перегрузочной способностью в 3 раза. В сочетании с сервоприводами переменного тока серии K1 нашей компании высококачественный серводвигатель с фланцем диаметром 110 мм широко используется в таких отраслях, как станки с ЧПУ, упаковка, электроника 3C и логистика. Отличается высокой стабильностью в работе.

Модель	110СТ-M04030				110СТ-M05030					110СТ-M06020						110СТ-M06030
Подходящий драйвер	К1АС15АА				К1АС15АА					К1АС22АА						К1АС22АА
Номинальная мощность (кВт)	1.2				1.5					1.2						1.8
Номинальное напряжение (В)	220				220					220						220
Номинальный ток (А)	5.0				6.0					4.5						6.0
Номинальная скорость (об/мин)	3000				3000					2000						3000
Удерживающий крутящий момент (Нм)	4				5					6						6
Пиковый крутящий момент (Нм)	12				15					12						18
Постоянное напряжение (В/1000*об/мин)	54				62					83						60
Коэффициент крутящего момента (Нм/А)	0.8				0.83					1.3						1.0
Инерция ротора (кг.м²)	0.54x10-³				0.63x10-³					0.76X10-³						0.76X10-³
Линия-Сопротивление линии (Q)	1.09				1.03					1.46						0.81
Линия-Индуктивность линии (мГн)	3.3				3.43					4.7						2.59
Электрическая-постоянная времени (Мс)	3				3.33					3.2						3.2
Вес (кг)	6				6.8					7.9						7.9
Номер линии кодировщика (PPR)	2500
Класс изоляции	Класс F
Класс безопасности	IP65
Использование среды	Температура: -20^0〜+40 градусов. Влажность ниже 90% относительной влажности. Отсутствие росы.
Вилка питания двигателя	Свинцовый провод	U					V					w						ЧП
	Номер штекера	2					3					4						1
Разъем энкодера (15 контактов)	Свинцовый провод	5v	0v	A+		B+	Z+	A-	B-		Z-		U+	V+	W+		U-		V-	W-	ЧП
	Номер контакта	2	3	4		5	6	7	8		9		10	11	12		13		14	15	1

Функции:

Номинальное напряжение 220 В переменного тока
Номинальная мощность 1,2 кВт~1,8 кВт
Размер рамы 110 мм для высококачественного серводвигателя с фланцем 110 мм.
Инкрементальный энкодер на 2500 строк
IP65
Сальник всех серий
Авиационный разъем
Низкий уровень шума и более низкий рост температуры
Сильная перегрузочная способность максимум в 3,5 раза.

Установка:

1. Не ударяйте по валу сильно, в случае повреждения энкодера.

2. Лучше предотвратить сильную вибрацию, защитить подшипник.

Серводвигатель переменного тока с рамой 110 мм, 1,2 ~ 1,8 кВт для станков с ЧПУ
Номинальный крутящий момент (Нм)	2		4	5		6
L без тормоза	159		189	204		219
L С тормозом на постоянных магнитах	215		245	260		275
L С электромагнитным тормозом	233		263	278		293
Кабель для опции		(Импульсный кабель)Контроллер к водителю			3-10 м для варианта
		(Кабель энкодера)Кодер к драйверу			3-10 м для варианта
