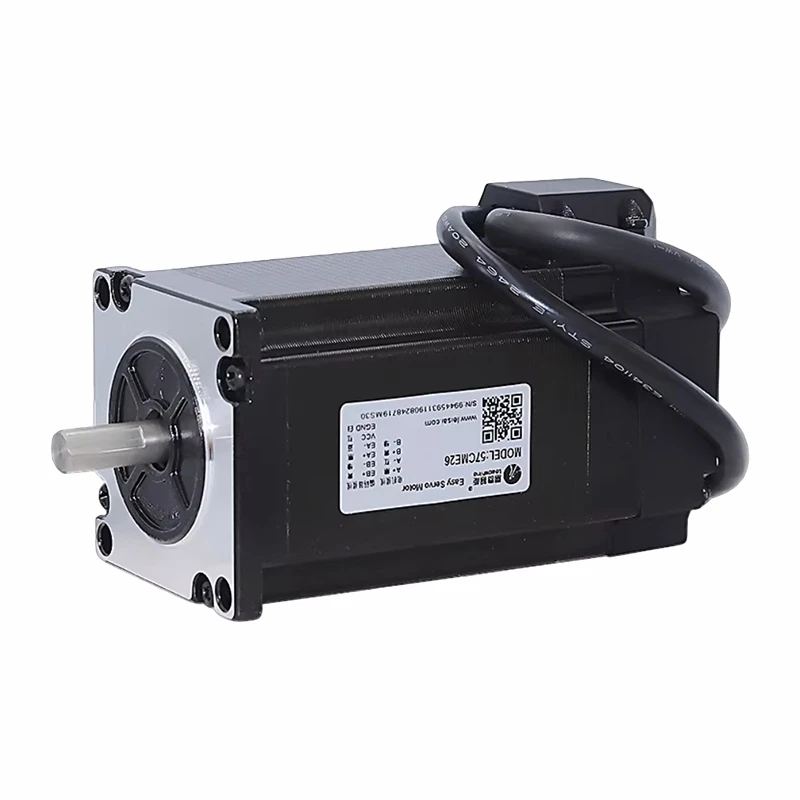

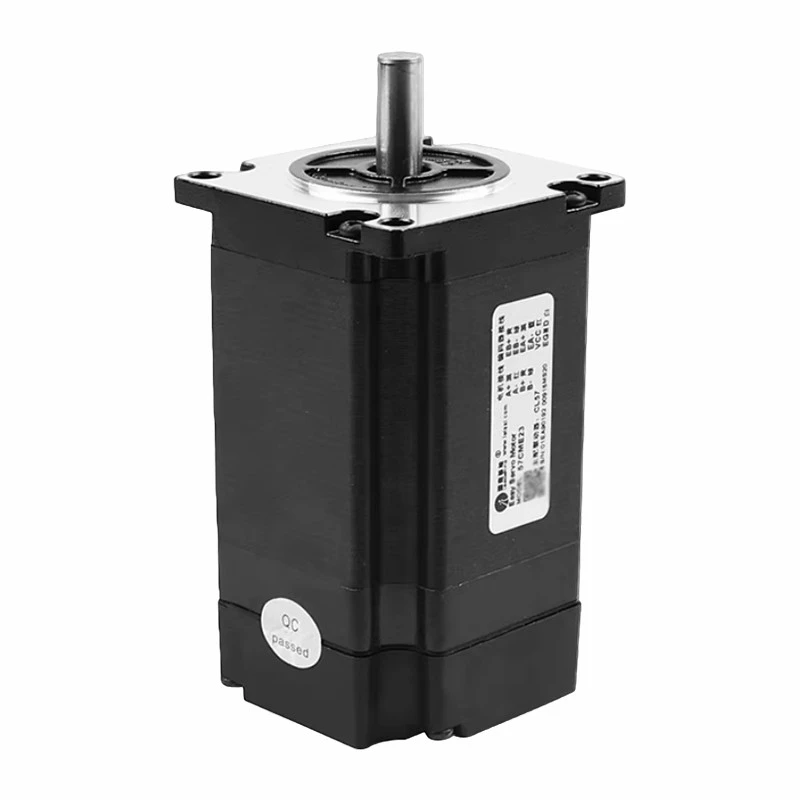

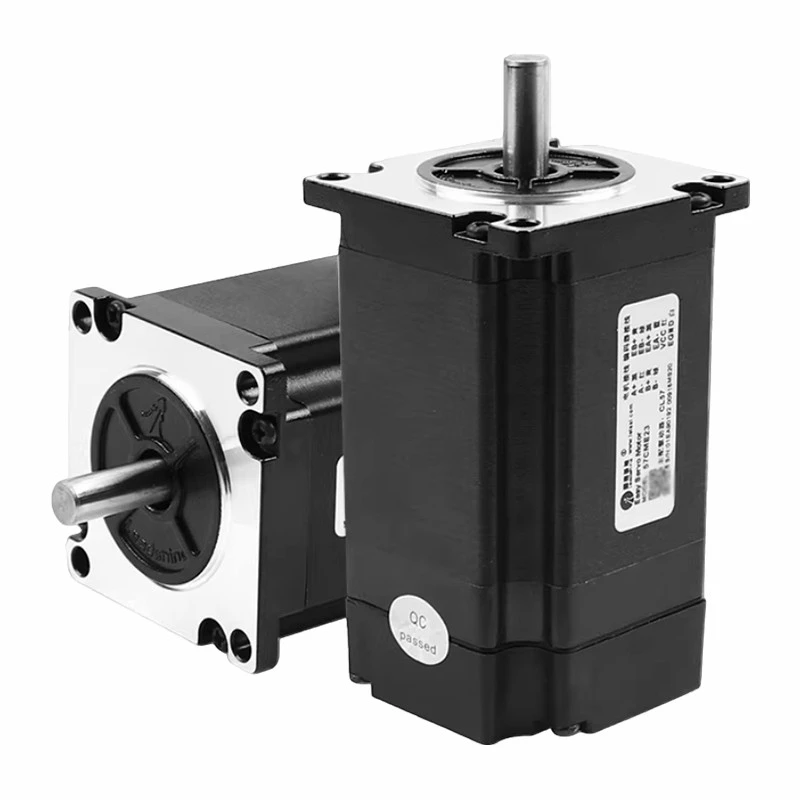

Одновальный высокоскоростной шаговый двигатель с замкнутым контуром серии CS-M оснащен поворотным энкодером, который обеспечивает больший крутящий момент, меньшее нагревание и более надежное управление позиционированием. Серия CS-M также включает модели с тормозом, водонепроницаемостью и энкодером с различным разрешением.
Функции:
- NEMA 11(28 мм) — NEMA34(86 мм)
- Энкодеры на 1000/5000 строк
- До 12 Нм
Технические характеристики продукта:
|
Модель |
Фаза |
Размер кадра (НЕМА) |
Длина (мм) |
Удержание крутящего момента (N.m) |
Фазный ток (A) |
Диаметр вала (мм) |
Тип |
|
CS-M23435-S |
2 |
34 |
95 |
3.5 |
4 |
12.7 |
Стандартный |
|
CS-M23435 |
2 |
34 |
95 |
3.5 |
4 |
14 |
Стандартный |
|
ES-MH342200 |
3 |
42 |
245 |
20 |
4.2 |
19 |
Стандартный |
|
ES-MH342120 |
3 |
42 |
161 |
12 |
4.2 |
19 |
Стандартный |
|
ES-MH33480 |
3 |
34 |
173 |
8 |
3 |
14 |
Стандартный |
|
ES-M32320-S |
3 |
23 |
93 |
2 |
3.4 |
6.35 |
Дюймовый вал |
|
ES-M32320 |
3 |
23 |
93 |
2 |
3.4 |
8 |
Стандартный |
|
ES-M32309-S |
3 |
23 |
73 |
0.9 |
3.4 |
6.35 |
Дюймовый вал |
|
ES-M32309 |
3 |
23 |
73 |
0.9 |
3.4 |
8 |
Стандартный |
|
CS-M211013 |
2 |
11 |
62 |
0.13 |
1.2 |
5 |
Стандартный |
|
CS-M21704B |
2 |
17 |
93 |
0.4 |
2 |
4.5 |
Тормоз |
|
CS-M21704 |
2 |
17 |
62 |
0.4 |
1.5 |
5 |
Стандартный |
|
CS-M21706B |
2 |
17 |
110 |
0.6 |
2 |
4.5 |
Тормоз |
|
CS-M21706 |
2 |
17 |
70 |
0.6 |
1.5 |
5 |
Стандартный |
|
CS-M21708 |
2 |
17 |
83 |
0.8 |
1.5 |
5 |
Стандартный |
|
CS-M22313 |
2 |
23 |
75 |
1.3 |
4 |
8 |
Стандартный |
|
CS-M22313B |
2 |
23 |
117 |
1.2 |
4 |
8 |
Тормоз |
|
CS-M22313WP |
2 |
23 |
95 |
1.3 |
3 |
8 |
IP65 |
|
CS-M22323 |
2 |
23 |
96 |
2.3 |
5 |
8 |
Стандартный |
|
CS-M22323-S |
2 |
23 |
96 |
2.3 |
5 |
6.35 |
Дюймовый вал |
|
CS-M22323B |
2 |
23 |
137 |
2.1 |
5 |
8 |
Тормоз |
|
CS-M22323WP |
2 |
23 |
114 |
2.3 |
4 |
8 |
IP65 |
|
CS-M22326 |
2 |
23 |
104 |
2.6 |
5 |
8 |
Стандартный |
|
CS-M22326-S |
2 |
23 |
104 |
2.6 |
5 |
6.35 |
Дюймовый вал |
|
CS-M22321-L |
2 |
23 |
86 |
2.1 |
5 |
8 |
Стандартный |
|
CS-M22331-L |
2 |
23 |
105 |
3.1 |
5 |
8 |
Стандартный |
|
CS-M22331-LS |
2 |
23 |
105 |
3.1 |
5 |
9.525 |
Дюймовый вал |
|
CS-M22430 |
2 |
24 |
107 |
3 |
5 |
8 |
Стандартный |
|
CS-M22430B |
2 |
24 |
116 |
3 |
5 |
8 |
Тормоз |
|
CS-M23445 |
2 |
34 |
109 |
4.5 |
6 |
14 |
Стандартный |
|
CS-M23445-S |
2 |
34 |
109 |
4.5 |
6 |
12.7 |
Дюймовый вал |
|
CS-M23445B |
2 |
34 |
144 |
4.5 |
6 |
14 |
Тормоз |
|
CS-M23445WP |
2 |
34 |
115 |
4.5 |
4 |
14 |
IP65 |
|
CS-M23480 |
2 |
34 |
126 |
8 |
6 |
14 |
Стандартный |
|
CS-M23480-S |
2 |
34 |
126 |
8 |
6 |
12.7 |
Дюймовый вал |
|
CS-M23480WP |
2 |
34 |
133 |
8 |
6 |
14 |
IP65 |
|
CS-M23485 |
2 |
34 |
147 |
8.5 |
6 |
14 |
Стандартный |
|
CS-M23485-S |
2 |
34 |
147 |
8.5 |
6 |
12.7 |
Дюймовый вал |
|
CS-M23485B |
2 |
34 |
182 |
8.5 |
6 |
14 |
Тормоз |
|
CS-M23485WP |
2 |
34 |
154 |
8.5 |
6 |
14 |
IP65 |
|
CS-M234120 |
2 |
34 |
158 |
12 |
6 |
14 |
Стандартный |
|
CS-M234120B |
2 |
34 |
193 |
12 |
6 |
14 |
Тормоз |
|
CS-M234120WP |
2 |
34 |
164 |
12 |
6 |
14 |
IP65 |
Технические преимущества:
Увеличение крутящего момента
По сравнению с шаговыми двигателями других производителей, одновальный высокоскоростной шаговый двигатель с замкнутым контуром серии TOMATECH CS-M использует технологию повышения крутящего момента, которая увеличивает выходной крутящий момент двигателя на 25–40 % во всем диапазоне скоростей. Эта технология обеспечивает улучшение крутящего момента за счет повышения эффективности двигателя без необходимости увеличения входного напряжения или входного тока.
Плавная работа на скорости
Обладая низкими пульсациями крутящего момента и плавной работой, он идеально подходит для применений, требующих низкого уровня шума и бесшумной работы.
Более высокая точность
Одновальный высокоскоростной шаговый двигатель с замкнутым контуром серии CS-M может работать точно с небольшим углом приращения 0,9 градуса. а благодаря поворотному энкодеру на 1000 строк двигатель и привод образуют замкнутый контур, что позволяет избежать потери шагов. При использовании с микрошаговым драйвером он обеспечивает еще более тонкие углы микрошагов для сверх-точного позиционирования.
